Mágneses rúd

Mágneses tesztrúd

Test se provádí tak, že testovací magnetickou tyč vnoříme do kontrolovaného materiálu (libovolně buď suchého, nebo tekutého), a krouživými pohyby zkoušíme, zda materiál obsahuje magnetické nečistoty, které se zachytávají na spodní – funkční polovině tyče.

Hlavní přednosti magnetických tyčí:

• Dostatečný magnetický výkon pro testování magnetických nečistot
• Možnost použití do všech materiálů. Jak suchých směsí, tak i tekutých látek

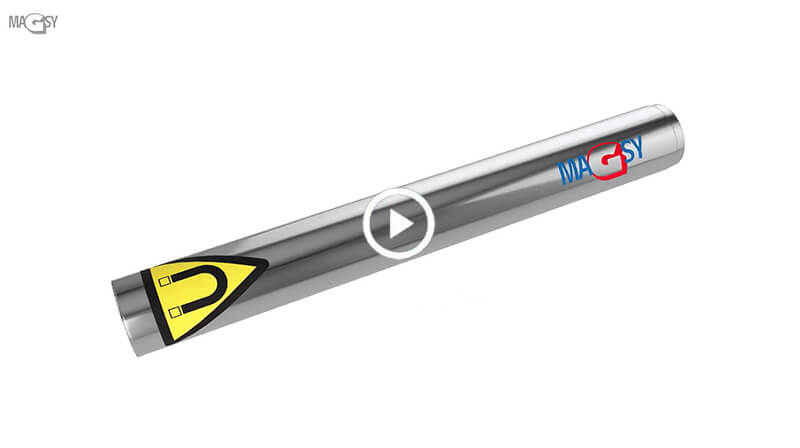

Magnetické jádro magnetické testovací tyče je osazeno silnými neodymovými magnety NdFeB. Magnetické jádro je uvnitř trubice posuvné, ze spodní poloviny do horní poloviny a zpět. K provedení posuvu jádra slouží táhlo ukončené madlem. Pokud se magnetické jádro nachází ve spodní funkční polovině tyče, je tyč magneticky aktivní, a nečistoty se zachytávají na povrchu tyče, v její spodní, funkční polovině.

Pokud je magnetické jádro vytaženo do horní poloviny tyče, tak spodní polovina tyče je bez magnetického působení, a magnetické nečistoty, které byly na tyči předem zachyceny, samovolně odpadnou. Dělící límec v polovině tyče slouží k zamezení přetažení magnetických nečistot ze spodní do horní poloviny.

Princip čištění testovací tyče je tedy takový, že zatáhnete za plastové madlo a magnetické nečistoty odpadnou z povrchu tyče ve spodní polovině.

MAGSY standardně nabízí dva typy testovacích magnetických tyčí.

Funkční magnetická délka je u obou typů 140 mm

• MTT Ø 20 mm,  magnetická indukce cca 5500 G
• MTT Ø 30 mm,  magnetická indukce cca 6500 G

(magnetické vlastnosti = měřeno na povrchu magnetického jádra)

Základní technická specifikace magnetických testovacích tyčí MTT

Magnetické vybavení

• velmi silné NdFeB magnety,
• magnet mezikruží vnější Ø= 19 mm, nebo 29 mm,
• tyč vnější Ø= 20 mm, nebo 30 mm
• tepelná odolnost magnetického materiálu: standardně  do 80 ˚C

Magnetický výkon

• Tyč Ø 20 mm = 5500 G,  Tyč Ø 30 mm = 6500 G. Změřeno na povrchu magnetického jádra.

Systém

• magnetické jádro uzavřeno v tyči,  jádro je posouvací, nahoru, dolů

Provedení tyče

• uzavřená tyč, stěna trubice obrobena na tloušťku max. 0,6 mm

Materiál tyče

• standardně, nerezová ocel 1.4301 / AISI 304

Materiál madla

• tvrdý plast

Povrchové úpravy

• vnější povrch tyče upraven leštěním

Strojírenské zpracování

Veškeré strojírenské opracování a obrábění je prováděno ve vlastní výrobní základně a ve vlastní strojírenské technologii MAGSY, na vlastních strojích, moderního strojového parku MAGSY CZ.
